Узлы вентилируемых фасадов: почему от них зависит весь результат

Архитектурно-конструктивные узлы вентилируемых фасадов это не просто «картинки из альбома техрешений», а реальные участки, где система работает или разваливается. В каждом таком фрагменте встречаются несущая стена, кронштейны, направляющие, утеплитель, ветро-влагозащитная мембрана, облицовка и крепёж. Ошибка в одном небольшом узле способна привести к промоканию утеплителя, потере несущей способности, деформации облицовки или нарушению пожарной безопасности. Поэтому при проектировании узлов нельзя ограничиваться копированием типовых схем: важно учитывать материал основания, высоту здания, нагрузку от облицовки, климат и реальную технологию монтажа. Грамотно проработанные Узлы вентилируемых фасадов обеспечивают устойчивость геометрии, правильный воздухообмен в зазоре, контролируемый отвод влаги и выполнение требований по огнестойкости, а значит срок службы фасада десятилетиями без критических дефектов.

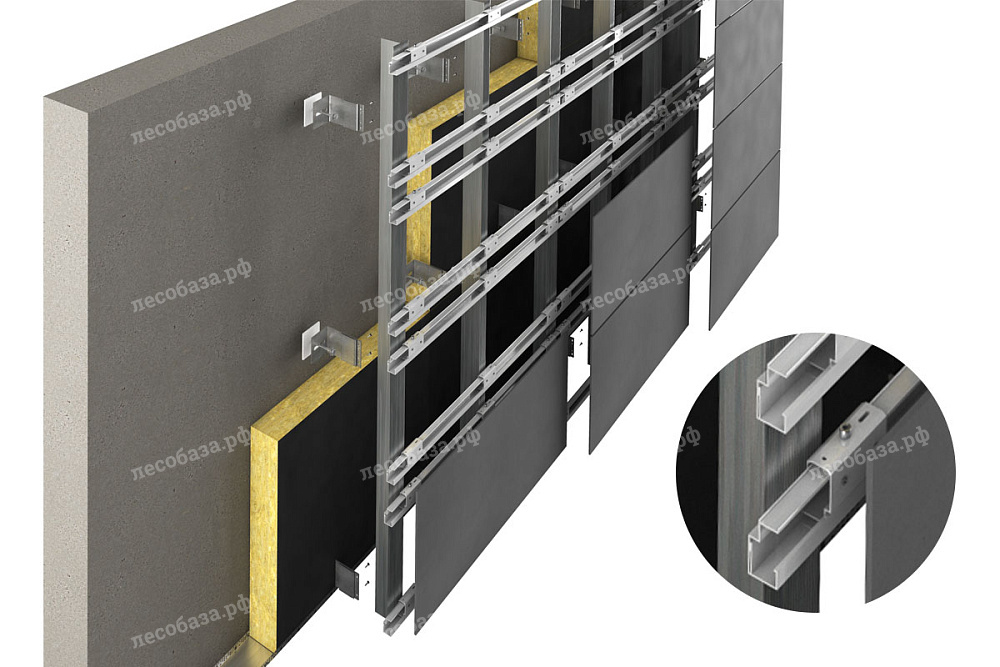

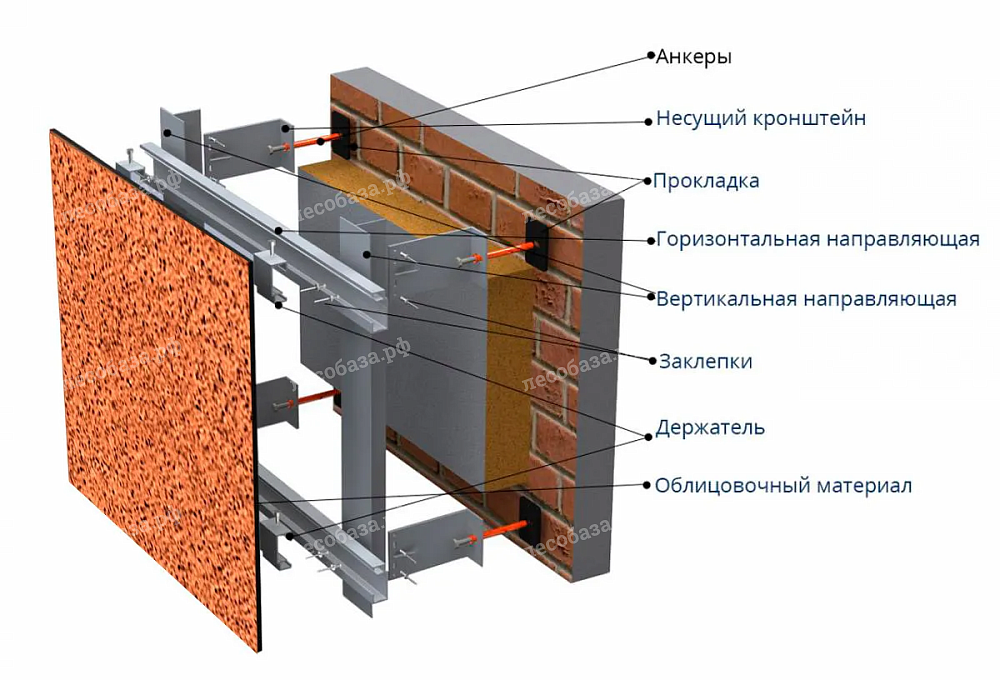

Установка вентилируемого фасада

Классификация и роль узлов в системе вентфасада

В любой системе навесного фасада большое количество решений относится к так называемым архитектурным узлам: это все места переходов, примыканий, разрывов и изменения геометрии. Архитектурные узлы вентилируемого фасада должны одновременно решать три задачи: держать нагрузку, обеспечивать теплотехнику и выполнять визуальную идею проекта.

Чаще всего выделяют такие группы:

• узлы крепления подсистемы к несущему основанию;
• узел крепления направляющих к кронштейнам и между собой;
• узел оконных откосов вентилируемого фасада и дверных проёмов;
• узлы цоколя и парапета вентилируемого фасада;
• решения по внешним и внутренним углам здания;
• Узлы противопожарной отсечки и другие противопожарные элементы;
• узлы крепления и стыковки различных облицовочных материалов.

Для сложных объектов узлы вентфасада обычно собираются в отдельный альбом: это помогает архитектору, конструктору и монтажной организации говорить на одном языке и не терять детали на стадии авторского надзора.

Узлы крепления кронштейнов и направляющих: основа подсистемы

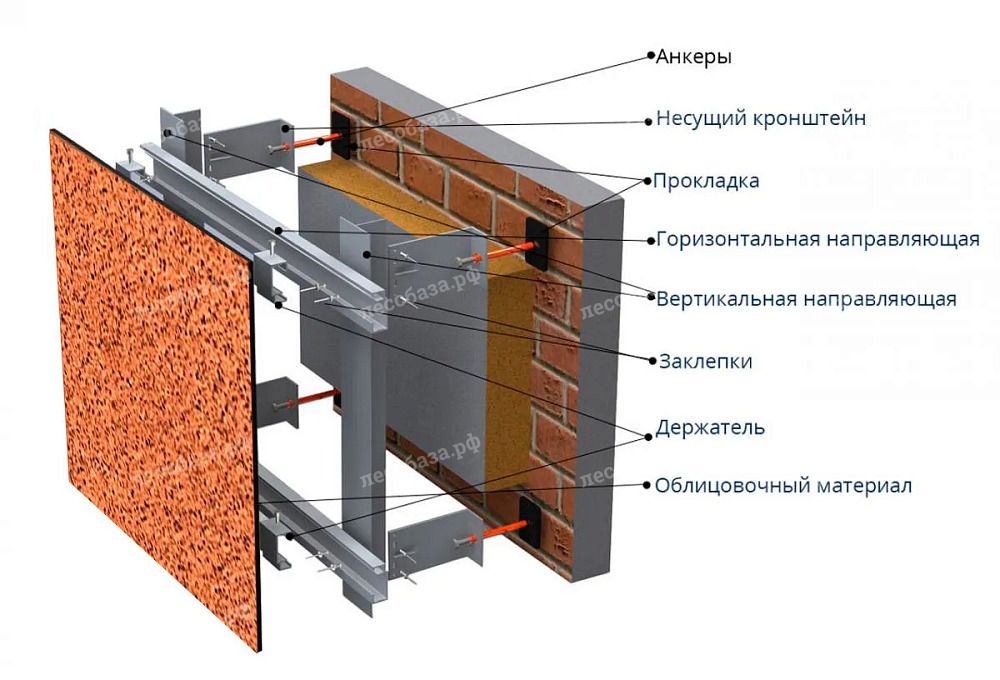

Любой вентфасад начинается с того, как металл «подружили» с несущей стеной. Узел крепления кронштейна к несущему основанию задаёт надёжность всей подсистемы: через него передаются ветровые нагрузки и собственный вес облицовки. Здесь важны тип основания (бетон, кирпич, газобетон), вид анкеров, наличие паронитовых или композитных прокладок, а также расчёт несущей и опорной группы крепежа.

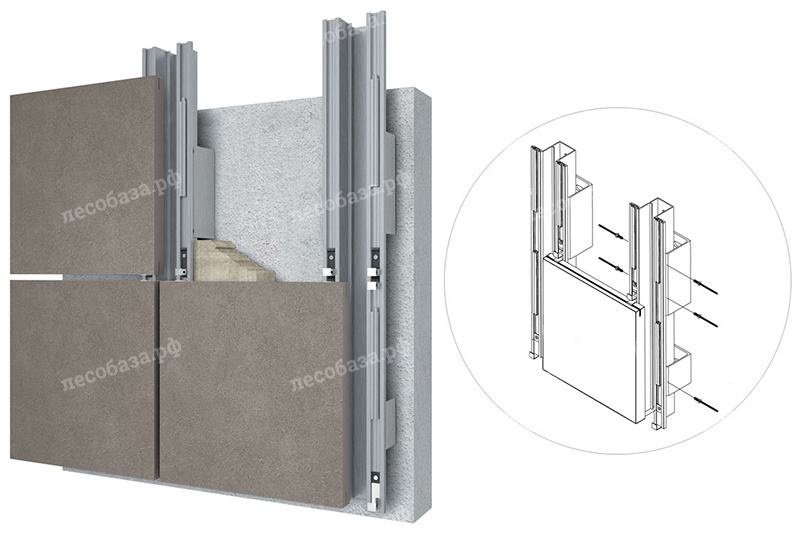

Узлы вентилируемого фасада

Узлы крепления кронштейна в фасадных системах должны учитывать:

• количество и диаметр анкеров в каждой точке;
• необходимость терморазрыва между металлом и стеной;
• компенсацию неровностей основания за счёт регулировки кронштейна;
• защиту узла от коррозии (цинк, порошковая окраска, нержавеющая сталь).

Следующий критичный элемент Узел крепления направляющих к кронштейнам. Через него вертикальные или горизонтальные профили передают нагрузки и одновременно должны иметь возможность работать на температурные деформации. В продуманной системе Узел крепления направляющих к кронштейнам обеспечивает жёсткую фиксацию в несущих точках и контролируемый «скользящий» контакт в опорных.

Отдельно выделяют узел крепления на опорный кронштейн: отверстие под саморез или заклёпку в полке такого кронштейна выполняют продолговатым. За счёт этого направляющая может перемещаться по вертикали при нагреве и охлаждении, не вырывая крепёж и не деформируя облицовку.

Чтобы подсистема работала безаварийно, на стадии проекта и монтажа важно проверить:

1. соответствие фактического шага кронштейнов расчётному;
2. правильный выбор несущих и опорных кронштейнов по высоте здания;
3. толщину металла направляющих и кронштейнов;
4. отсутствие самодельных «доработок» узла, которые не прошли испытания.

Оконные откосы, верхние узлы и слив: сочетание эстетики и безопасности

Зона проёмов одна из самых сложных. Узел оконных откосов вентилируемого фасада должен одновременно обеспечивать ровную геометрию откоса, отсутствие промерзания, надёжную гидроизоляцию примыкания к раме и выполнение требований пожарной безопасности.

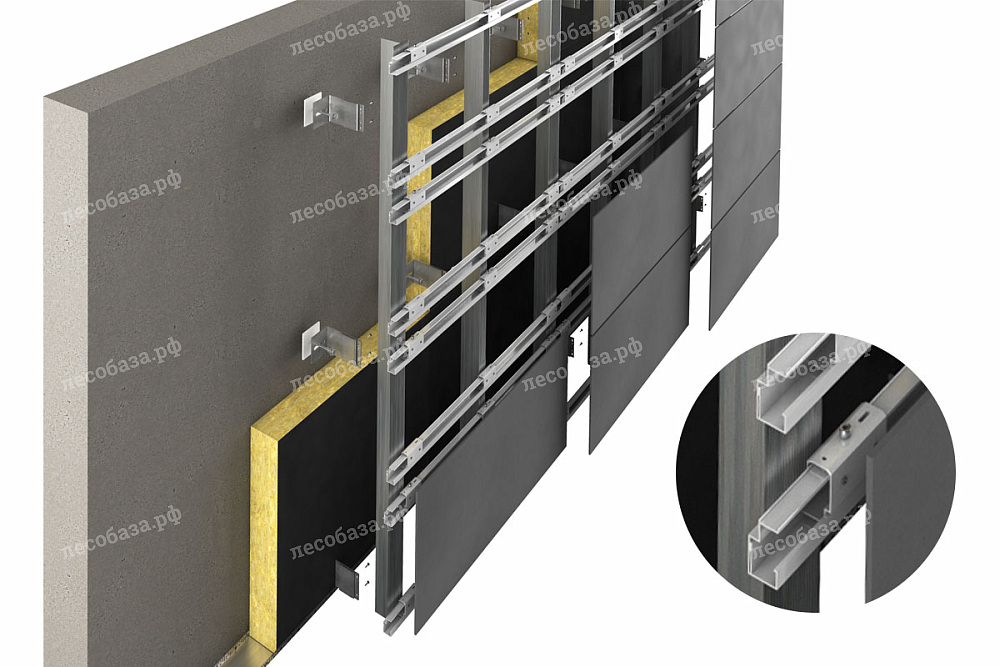

Вентилируемый фасад

Выделяют три ключевые части:

• боковые откосы;
• узел верхнего откоса;
• нижняя часть откоса, которая работает как слив.

Особое внимание уделяется именно тому, как спроектирован и собран узел верхнего откоса. В верхней зоне проёма часто размещают противопожарные короба или отсечки, которые должны перекрывать путь пламени из помещения в вентиляционный зазор. При этом нельзя полностью блокировать воздушный поток: задача проектировщика совместить пожарный барьер и работоспособную вентиляцию.

В продуманной системе:

1. металлический короб или отсечка жёстко крепится к несущей стене;
2. внутренний объём заполняется минераловатным вкладышем с заданной плотностью;
3. стыки выполняются с нахлёстом, крепёж имеет не меньшую огнестойкость, чем сам элемент;
4. в зоне зазора сохраняется расчётный процент перфорации для воздухообмена.

Отдельный элемент узел слива системы вентилируемого фасада: через него вода, попавшая на облицовку, безопасно отводится наружу, не затекая за панели и не разрушая утеплитель. Часто это перфорированный отгиб или лоток под нижним краем облицовки откоса.

При проработке узлов вокруг окон и дверей важно:

• не допускать скрытых «карманов» для воды;
• не перекрывать вентиляционный зазор сплошными элементами без перфорации;
• учитывать допустимое удлинение и прогиб направляющих в зоне откосов;
• проверять герметизацию швов примыкания к оконным блокам.

Цоколь и парапет: работа узлов по низу и верху фасада

Нижняя и верхняя кромка фасада отдельная песня. Узлы цоколя и парапета вентилируемого фасада отвечают за правильный запуск и завершение системы, а значит, за приток и вытяжку воздуха в зазоре. Неправильные решения здесь приводят к накоплению влаги, конденсату и разрушению отделки.

Как правило, в альбомах решений показывают сразу несколько вариантов, объединяемых понятием «Узлы цоколя и парапета вентилируемого фасада». При этом:

• снизу организуется приточный зазор, защищённый от грызунов и крупного мусора;
• цокольная часть облицовки не должна контактировать с грунтом и мокрой зоной отмостки;
• сверху фасад завершает вытяжной зазор, часто совмещённый с парапетным покрытием.

Устройство вентилируемого фасада

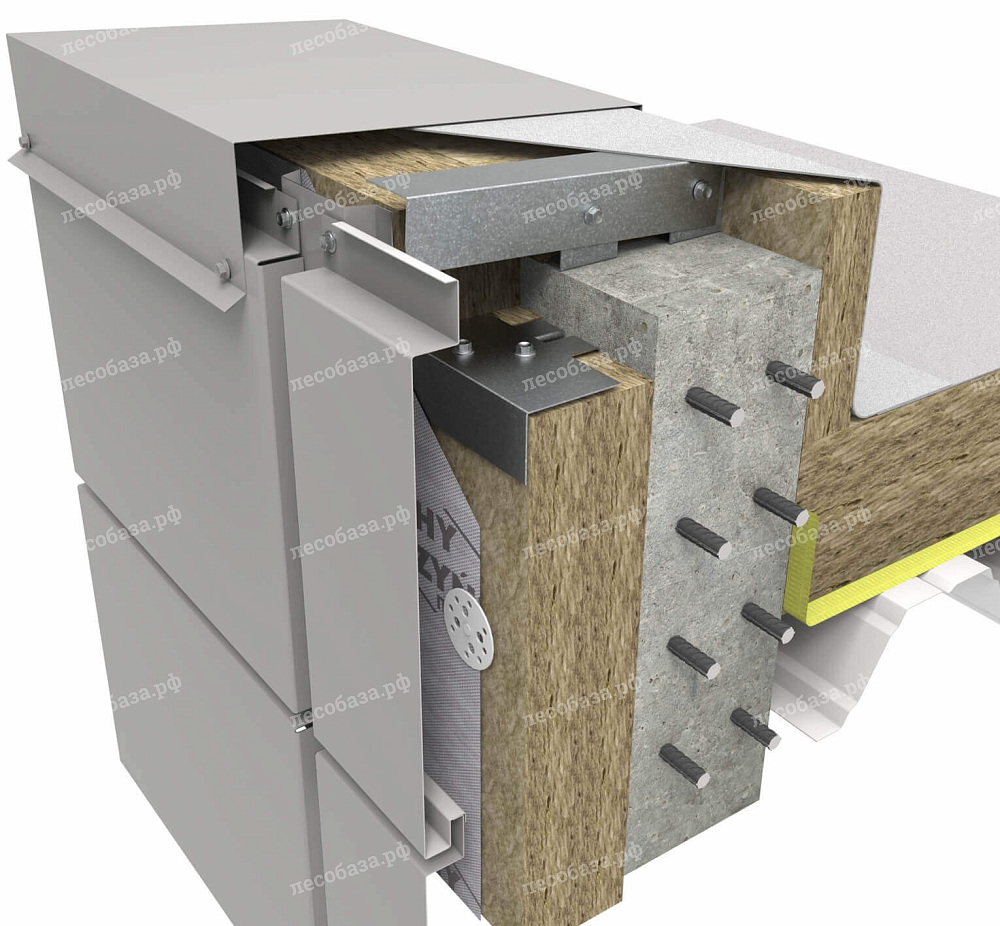

В рабочей документации дополнительно детализируют узлы цоколя и парапета для разных типов оснований и финишных покрытий (камень, металл, керамогранит). При этом узлы цоколя должны учитывать возможность обслуживания: доступ к крепежу, ревизии мембран и инспекции состояния утеплителя.

При разработке этих решений обращают внимание на:

1. размер и суммарную площадь перфорации приточных и вытяжных участков;
2. защиту от задувания снега и косого дождя;
3. сочетание цокольных отливов с теплоизоляцией и гидроизоляцией основания;
4. отсутствие мостиков холода в районе парапетных крышек и креплений.

Противопожарные отсечки и их влияние на вентиляцию

Пожарная безопасность навесной системы во многом определяется тем, как выполнены Узлы противопожарной отсечки. Эти элементы размещают по высоте фасада с заданным шагом, а также в зоне перекрытий, проёмов и мест возможного распространения пламени.

В каждом таком узле важно соблюсти баланс:

• отсечка должна блокировать распространение огня по вентзазору;
• одновременно она не вправе полностью перекрывать движение воздуха;
• крепёж отсечки к несущей конструкции обязан сохранять огнестойкость не ниже класса самой отсечки.

Конструктивно это могут быть:

• сплошные или перфорированные металлические пластины;
• П-образные или Z-образные профили с минераловатным вкладышем;
• составные решения с нахлёстом по длине и стыковкой на заклёпках.

Проектировщик обязан проверить, что выбранная схема не «убивает» вентиляцию: процент перфорации и шаг отсечек должны соответствовать расчётам по воздухообмену в зазоре, особенно на высоких зданиях с большой парусностью облицовки.

Узлы стыковки и нестандартные решения

Реальный объект почти всегда чуть сложнее типового альбома. Там появляются эркеры, радиусные участки, сочетание разных облицовок и примыкания к витражным или штукатурным фасадам. Для таких ситуаций именно узлы крепления и стыковки определяют, будет ли система работать как единое целое.

К типичным случаям относятся:

• переход вентфасада на глухой участок стены с иной отделкой;
• сопряжение с витражными системами и ленточным остеклением;
• стык с кровлей, балконными ограждениями, козырьками;
• соединение облицовки на углах сложной формы.

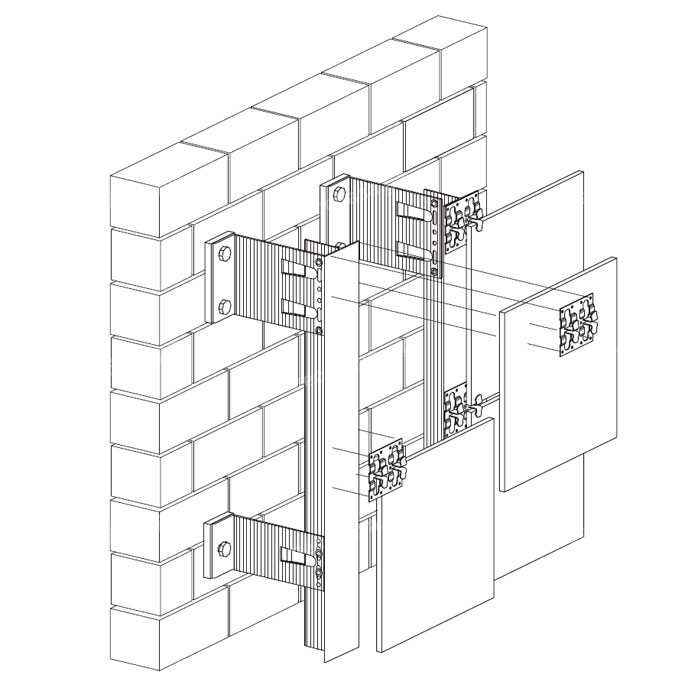

Схема вентилируемого фасада

В рабочих чертежах отдельно прорисовывают узлы стыковки, где подробно показывают: положение профилей, типы крепежа, порядок наложения мембран, наличие уплотнителей, зазоры для температурных деформаций. Нередко такие решения проходят индивидуальные испытания на ветровую нагрузку и герметичность.

Для сложных общественных и промышленных объектов узлы вентфасада могут быть уникальными: их нельзя «подсмотреть» в чужом альбоме, их приходится разрабатывать с нуля под конкретную систему, облицовку и режим эксплуатации.

Практические рекомендации по проработке узлов

Чтобы архитектурные узлы вентилируемого фасада работали без сюрпризов, на стадии проекта и подготовки монтажа стоит придерживаться нескольких правил.

При разработке и проверке узлов полезно:

1. опираться на актуальные альбомы технических решений выбранной фасадной системы;
2. сверять узлы крепления направляющих к кронштейнам с отчётами испытаний;
3. учитывать реальную несущую способность основания и тип фактических анкеров;
4. отдельно просчитывать ветровую нагрузку на углах и в зоне парапетов;
5. согласовывать решения по противопожарным отсечкам с проектом пожарной безопасности.

На стадии монтажа стоит контролировать:

• точное расположение несущих и опорных кронштейнов по схемам;
• соблюдение шагов крепления облицовки, рекомендованных производителем;
• качество установки мембран, отсутствие разрывов и открытых швов;
• целостность и правильную установку элементов сливов и отливов;
• отсутствие самодельных «усовершенствований» узлов со стороны бригады.

Отдельное внимание стоит уделять тому, чтобы все изменения в узлах замена типа крепежа, изменение длины кронштейна, отказ от каких-то элементов были согласованы с конструктором. Иначе ответственность за работоспособность фасада автоматически переходит к исполнителю.

Роль поставщика и сервисной компании

Крупные игроки рынка стараются не просто поставлять профили и облицовку, а сопровождать объект от стадии концепции до сдачи. Техническая поддержка по узлам это:

1. подбор оптимальной схемы подсистемы под материалы и высоту здания;
2. деталировка узлов цоколя, парапета, откосов и стыков с другими системами;
3. предоставление актуальных чертежей и альбомов узлов вентфасада;
4. участие в авторском надзоре и выезд на объект для разбора сложных мест.

Компании уровня Лесобаза.рф инвестируют в разработку собственных решений, испытания подсистемы, подготовку техкарты и обучение монтажников, потому что именно через качественные узлы проявляется ответственность бренда перед заказчиком.

В итоге грамотная проработка всех ключевых деталей от Узла крепления направляющих к кронштейнам до узлов цоколя и парапета делает фасад не только визуально аккуратным, но и безопасным, энергоэффективным и обслуживаемым на протяжении всего жизненного цикла здания. Такая системная работа с узлами вентфасада окупается снижением аварийных ремонтов, предсказуемым поведением конструкции и стабильной репутацией участников проекта.
