Какие технологии применяются для вентиляции фасадов из керамических блоков? Полное руководство с человеческими пояснениями и проверкой дюбелей на вырыв

Керамические блоки (керамоблок, поризованная керамика) хорошо держат тепло, но сами по себе они чувствительны к влаге, ультрафиолету и циклам замораживания-оттаивания. Поэтому вокруг них и строится «пирог» навесного вентилируемого фасада: подсистема (каркас), утеплитель, гидроветрозащитная мембрана и облицовка, между которой и мембраной оставлен свободный вентиляционный зазор. Если вы выбираете решение именно для стен из керамических блоков, ключевой вопрос звучит так: какие технологии применяются для вентиляции фасадов из керамических блоков и как закрепить подсистему безопасно, учитывая пустоты в материале? Ниже системно и без «строительного шаманства».

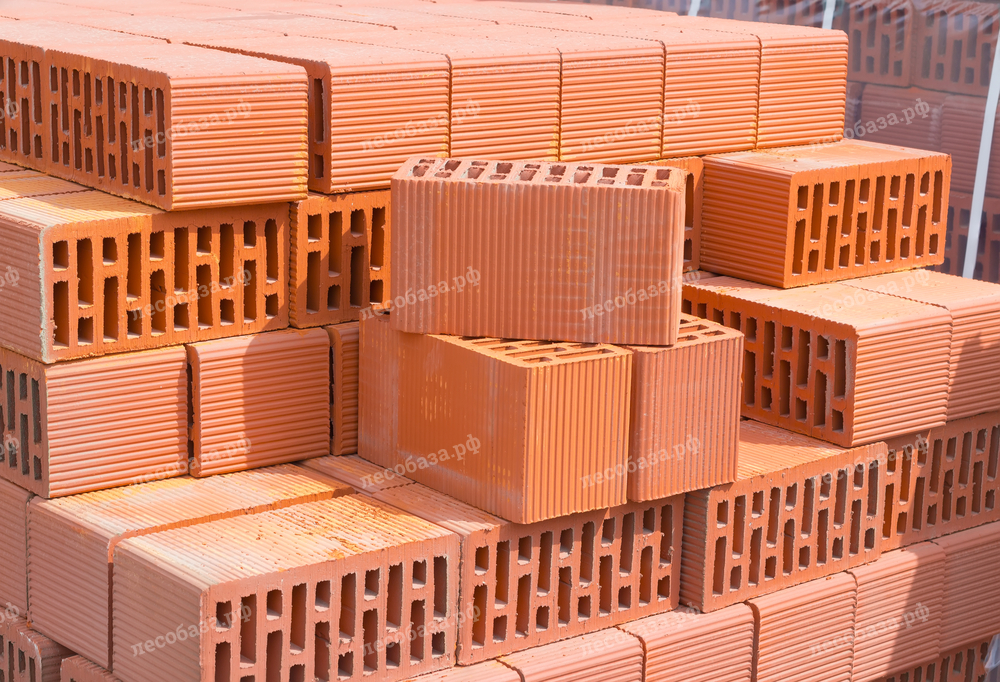

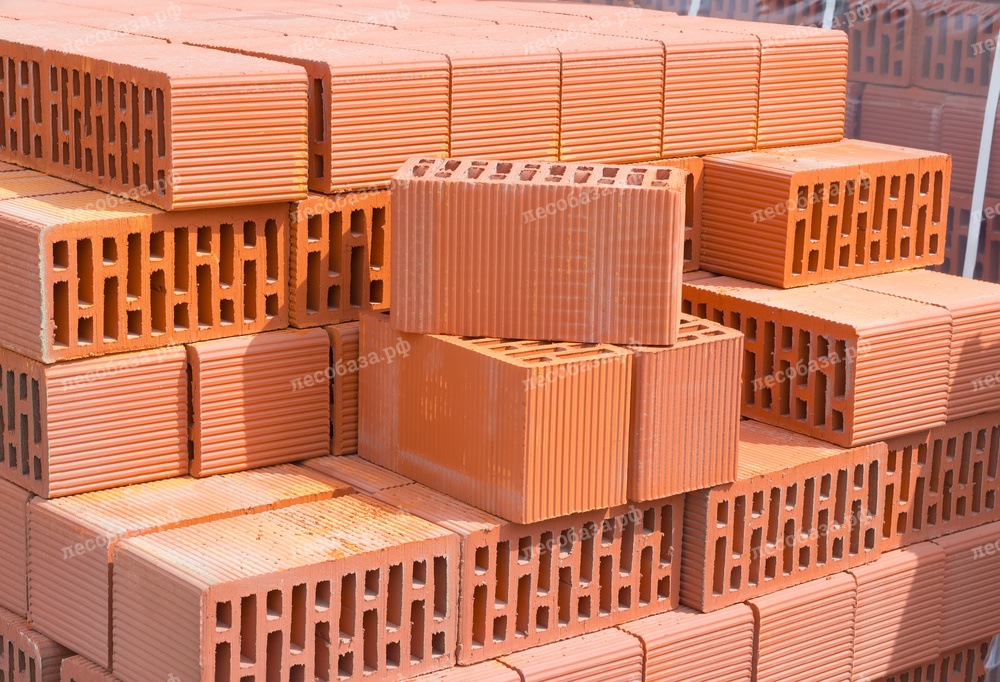

Керамические блоки

Что такое «вентиляция фасада» простыми словами

Вентилируемый фасад работает по принципу «дождевика с подкладкой»: внешняя оболочка (облицовка) принимает удар от осадков и солнца, а под ней свободный воздушный канал. Воздух заходит снизу, нагревается, поднимается вверх и выносит влагу. За счёт этой тяги утеплитель остаётся сухим и сохраняет расчётную теплопроводность, а стены из керамических блоков не «запариваются».

Какие технологии применяются для вентиляции фасадов из керамических блоков?

1. Непрерывные нижние и верхние продухи. Внизу забор воздуха (щель/перфолента), вверху выпуск (щель под карнизом/отделочным профилем). Оба отверстия защищают перфорированными лентами и сетками от насекомых и птиц.
2. Вертикальные каналы вентзазора. Их формирует контр-рейка/направляющие подсистемы. Базовые размеры зазора под древесные и композитные облицовки ориентир 3050 мм; под кирпич и тяжёлые панели чаще 4060 мм.
3. Диффузионные мембраны с контролируемой паропроницаемостью. Мембрана пропускает пар из утеплителя наружу, но отражает косой дождь и ветер; стыки проклеиваются специализированной лентой.
4. Разделение потоков в сложных узлах. Вокруг окон, дверей, эркеров ставят направляющие и доборные профили так, чтобы воздух не «упирался» в перемычки, а уходил вверх без мешающих полок.
5. Перфопрофили и доборы с «правильной гидрологией». На старте ставят водоотбойники и отливы с напусками на мембрану; вверху продувная щель, защищённая от затекания.
6. Противопожарные разрывы (отсечки). В многоэтажных и частично в ИЖС негорючие разрывы, которые не блокируют конвекцию, но сдерживают распространение пламени.
7. Стабильная геометрия подсистемы. Ровная плоскость = ровный вентканал. Если вынос кронштейнов гуляет получаем «микрозаторы» и слабую вентиляцию.

Подсистема на керамоблоке: дерево или металл

Оба варианта возможны. Деревянная подсистема (строганый калиброванный брус 50Ч50 мм) быстрее и дешевле в монтаже, экологична и ремонтопригодна, но требует правильной химической защиты и стабильной влажности. Металлическая (оцинкованная/алюминиевая) предсказуемее держит геометрию на больших выносах и под тяжёлые облицовки, но теплопроводнее нужны прокладки и «теплые» узлы. Для керамических блоков критично не материал рейки, а то, как вы анкерами прицепитесь к пустотелой, пористой основе. Это как повесить турник на гипсокартон: можно, но «наугад» нельзя.

Вентилируемый фасад

Дюбели и анкеры на керамоблоке: выбор и испытания «на вырыв»

Главная инженерная тонкость: керамический блок часто пустотелый. Обычный распорный дюбель может распереться «в воздухе», разрушить тонкую перегородку и дать лживое ощущение прочности. Поэтому стандартные решения такие:

• рамный дюбель с удлинённой зоной распора, подобранный под толщину стенок блока;
• химический анкер (инжекционный состав на основе винилэстера/эпокси-акрилата) + сетчатая гильза + шпилька/штуцер состав «вплетается» в пористые стенки и создаёт монолит в пустоте.

В полнотелых блоках работают и классические распорные анкеры, но сверление только с соблюдением геометрии, чистки и контролируемой глубины.

Почему «испытания на вырыв» обязательны

Каталожные цифры это усреднённые условия. Реальный вырыв зависит от бренда блока, его влажности, толщины стенок, возраста кладки и качества сверления. Алгоритм полевых испытаний максимально простой и понятный «не инженеру»:

1. Выбираем два кандидата (например, рамный дюбель и химический анкер).
2. Сверлим 35 тестовых отверстий каждого типа. В пустотелом керамоблоке без удара; в полнотелом центруемся без удара и только при необходимости аккуратно включаем удар. Диаметр и глубина строго по паспорту крепежа.
3. Очищаем гнездо: щётка + продувка/пылесос. Буровая пыль это разделительный слой, она снижает несущую иногда в разы.
4. Ставим крепёж и затягиваем динамометрическим ключом до рекомендованного момента (не «на слух»).
5. Тестируем вырыв ручной лебёдкой/динамометром либо приглашаем лабораторию. Берём минимум три значения для каждого типа крепежа.
6. Берём в расчёт минимальный из полученных результатов и делим его как минимум на три. Полученная величина безопасная «расчётная» несущая одной точки для вашего объекта (коэффициент запаса 3). В краевых зонах и рядом с проёмами закладываем ещё 20% к этой величине или увеличиваем число точек.

Частые вопросы по керамоблокам и анкерам

• Нужен ли удар при сверлении? В пустотелом керамоблоке нет, сломаете перегородки. В полнотелом можно, но после центровки и с контролем.
• Почему у химического анкера стабильнее результаты? Он заполняет пустоту и «сцепляется» за стенки, а не пытается разжать воздух.
• Почему динамометрический ключ обязателен? Недотяжка и перетяжка одинаково вредны: первая даёт ползучесть, вторая срывает распор и ломает пористые стенки.

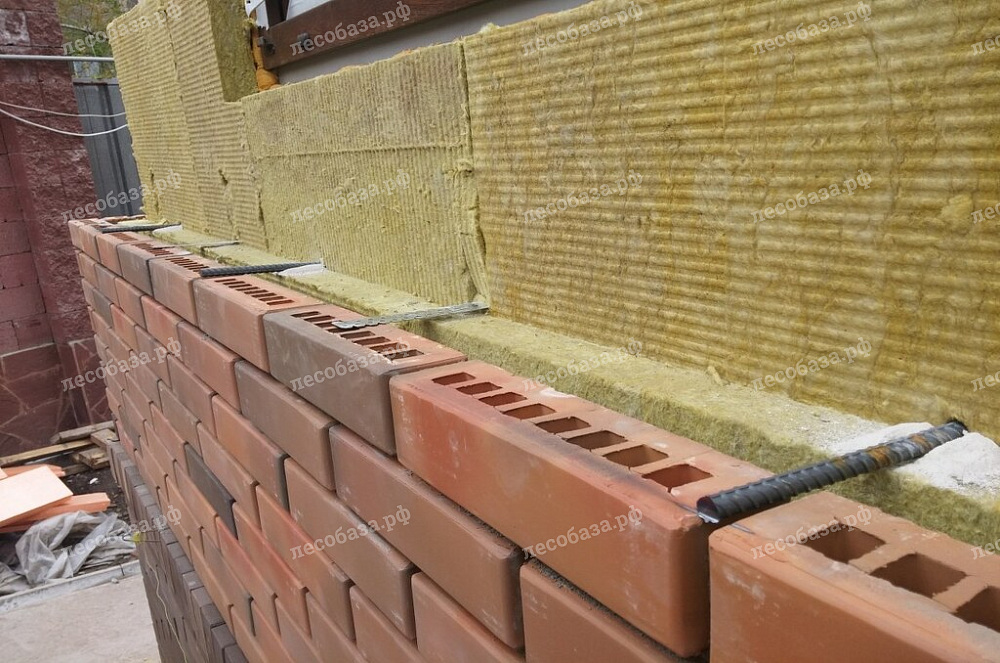

Фасад из керамических блоков

Вентиляционный зазор и «аэродинамика» фасада

Для облицовок частного дома ориентируйтесь на зазор 3050 мм (дерево/композиты) и 4060 мм (тяжёлые панели, кирпич). Внизу ставим продух по всей длине фасада; сверху такой же по длине выпуск. Если фасад сделан «лоскутами», в каждом «поле» должны быть свой вход и выход воздуха. На продухи перфорированная лента с мелкой ячейкой, чтобы в вентканал не попадали насекомые и птицы. Любые горизонтальные полки в вентзазоре враги конвекции: ставим направляющие так, чтобы воздух шёл непрерывно вверх.

Мембрана и утеплитель на стене из керамических блоков

Минеральная вата (каменная) оптимальный утеплитель: она паропроницаема, не горит, гасит шум, не «садится». В два слоя укладываем со смещением швов получается «шахматка» без сквозных мостиков холода. Сверху мембрана с нужной паропроницаемостью и стойкостью к УФ. Полотна внахлёст, швы проклеены; на примыканиях аккуратные напуски на отливы и доборы, чтобы вода, попавшая за облицовку, гарантированно уходила наружу.

Подсистема и шаг направляющих

Базовый шаг направляющих под большинство облицовок около 600 мм: удобно для раскладки, крепежа и работы с плитами утеплителя шириной 600 мм. Но «около 600» не догма: тяжёлая облицовка и ветреный район шаг уменьшаем, ставим больше кронштейнов, усиливаем узлы углов и откосов. Подсистема это не просто «держатель панелей», а основа геометрии вентканала; к ней требования как к несущему каркасу.

Последовательность работ без «лишней поэзии»

1. Подготовка основания: счистить непрочные зоны, загладить «шрамы» кладки, проверить вертикаль/плоскость.
2. Разметка: строим сетку кронштейнов, заранее отмечаем усиления в углах и вокруг проёмов.
3. Сверление и крепёж: правильный режим (без удара в пустотелом), чистим отверстия, ставим выбранный тип анкера/дюбеля, тянем по моменту.
4. Кронштейны/направляющие: под подошвой прокладка (паронит), выносы под утеплитель и вентзазор, плоскость ловим лазером и длинным правилом.
5. Утепление и мембрана: вата плотно, мембрана внахлёст с проклейкой, без «карманов».
6. Доборы и продухи: низ забор воздуха с перфолентой, верх выпуск; вокруг окон направляющие/профили, чтобы воздух мог проходить дальше.
7. Облицовка: по проектной схеме крепежа, без «самодеятельности» в местах концентрации нагрузок.

Типичные ошибки, из-за которых фасад «потеет» и трещит

• Сверление керамоблока в ударном режиме: ломаются перегородки, падает вырыв подсистема «плавает».
• Отсутствие обеспыливания отверстий: дюбель сидит «на пыли», узел слабый с первого дня.
• Закрытый сверху вентзазор: воздуха нет нет и вентиляции; утеплитель сыреет, появляются запахи и грибок.
• Неправильный раствор под клинкер: он почти не впитывает воду, обычный раствор работать не будет.
• «Два анкера рядом вместо расчёта» у края проёма: срывает кромки, появляются трещины. Решение пересчитать схему и расставить точки по сетке с безопасными расстояниями.

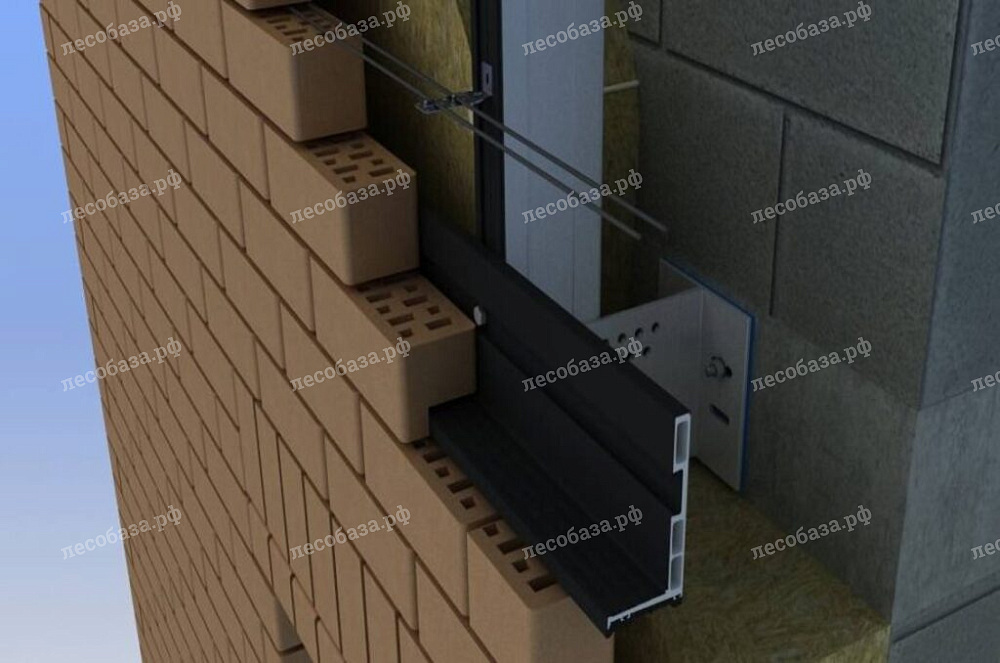

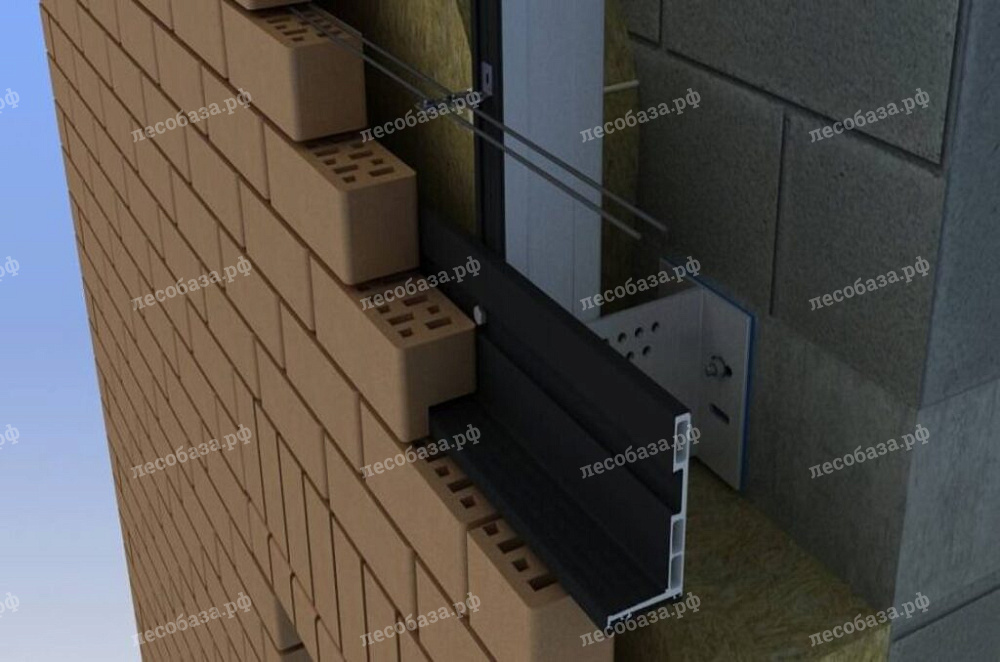

Вентилируемый фасад из керамических блоков

Расчёт количества крепёжных точек без высшей математики

Суммируем массы облицовки и подсистемы, добавляем ветровую нагрузку для вашего района, делим на безопасную несущую одной точки (из ваших же полевых испытаний) и умножаем на коэффициент запаса. Для «живых» домовладений удобно принимать 1,21,3 сверху к результату расчёта: человеческий фактор никто не отменял. В углах, по краям, у карнизов и примыканий точек больше там концентрируются усилия.

FAQ коротко

1. Нужна ли пароизоляция изнутри при керамических блоках? Как правило, да, в составе ограждающей конструкции со стороны тёплого помещения, но её тип и «сопротивление диффузии» зависят от конкретной стены и отделки.
2. Можно ли делать вентфасад без утеплителя? Можно. Вентиляция работает и в «тонком» фасаде; цель просушка основания и стабильная геометрия облицовки.
3. Какой вентзазор считать «правильным»? Для большинства частных фасадов 3050 мм; тяжёлым облицовкам комфортнее 4060 мм.
4. Что важнее: марка кирпича или анкеры? На долговечность больше влияет правильный крепёж и его испытания на вырыв; кирпич важен, но без крепежа «по правилам» смысла мало.

Сроки и стоимость «по-взрослому»

Дом средней площади собирают за 24 недели, если нет сложной геометрии и обилий нестандартных узлов. На цену влияют тип облицовки, толщина утеплителя, вынос подсистемы, формат доборов и особенно крепёж к керамоблоку (химические системы дороже, но в реальности экономят на переделках и сервисе).

Итоги: что нужно помнить, принимая решение

1. Вентиляция фасада это не «миф», а инженерный процесс: вход воздуха снизу, выход сверху, 3050 мм свободного канала и мембрана, которая не пускает дождь, но выпускает пар.
2. Керамические блоки требуют уважающего к себе крепежа: рамные дюбели или химические анкеры, сверление без удара, чистка гнезда и обязательные испытания на вырыв на вашем объекте.
3. Ровная подсистема это не только «красиво», но и «дышит»: кривой каркас душит вентиляцию.
4. Ошибки дороги. Сэкономили на крепеже переплатили переделкой фасада.
